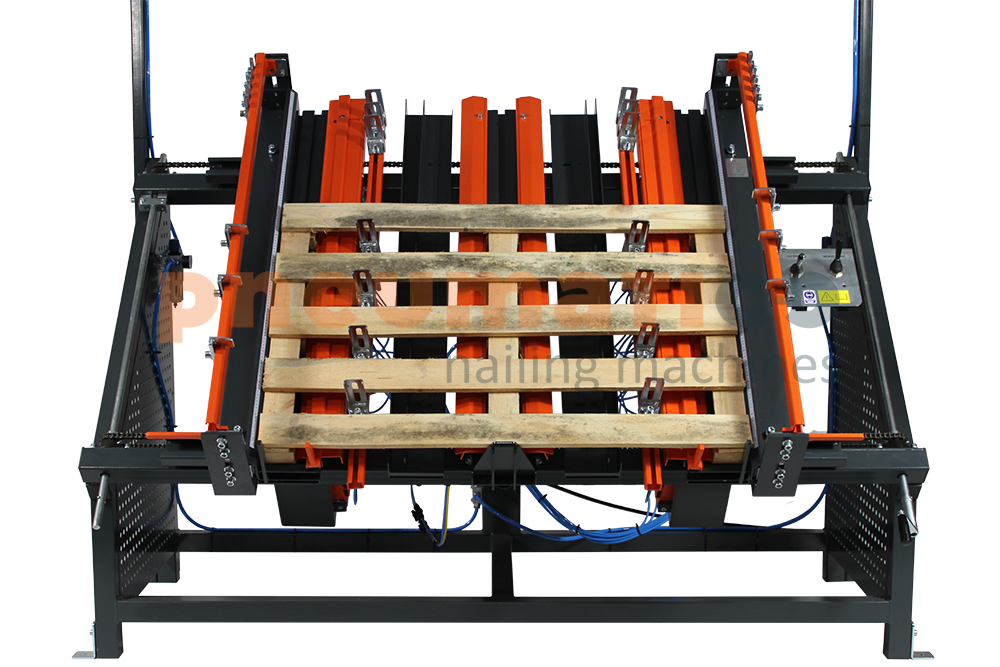

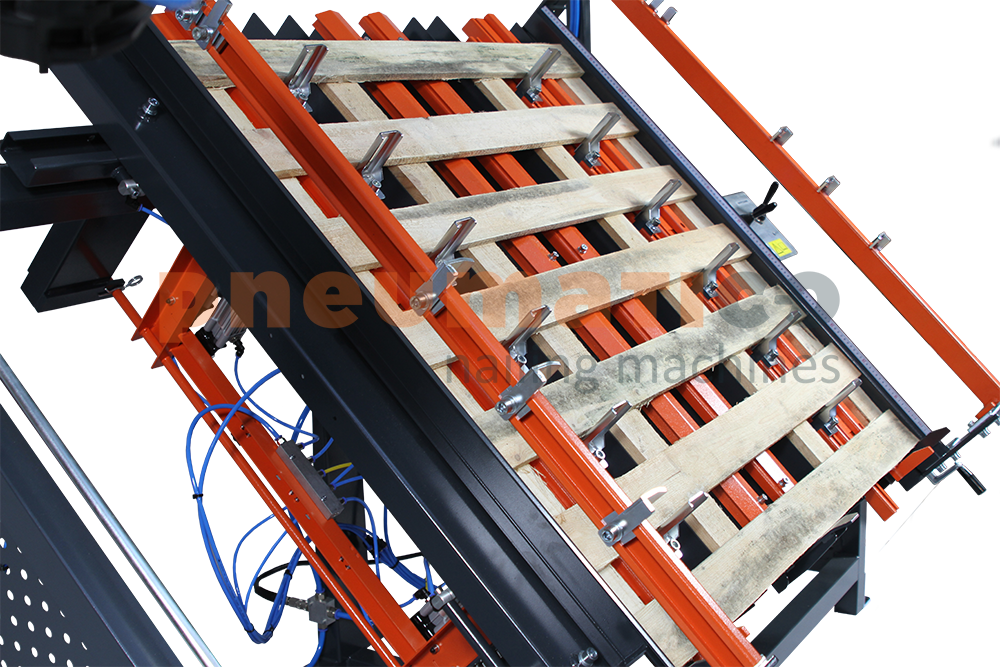

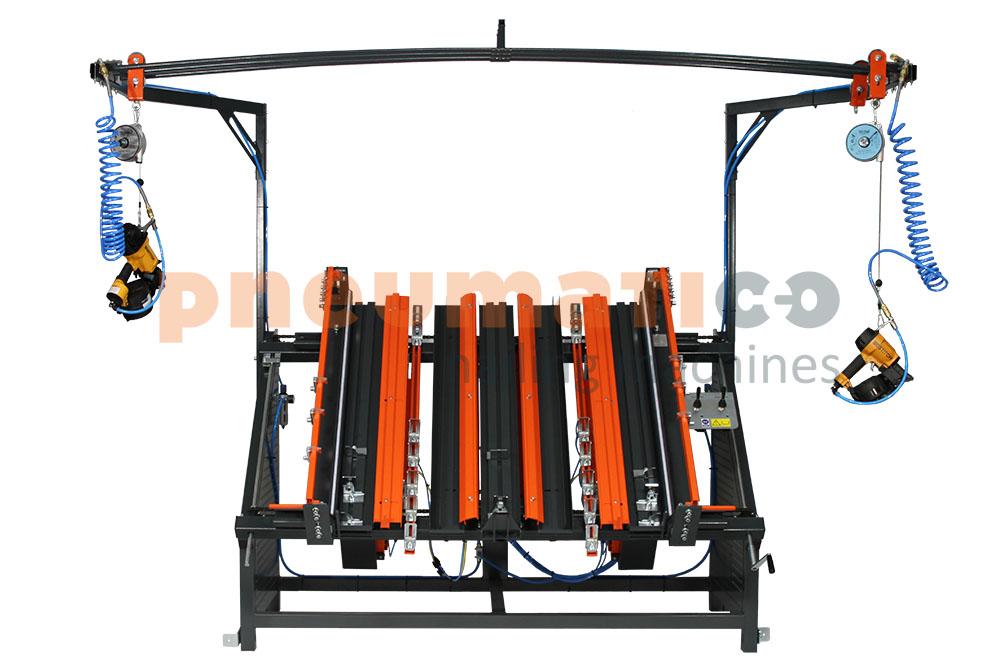

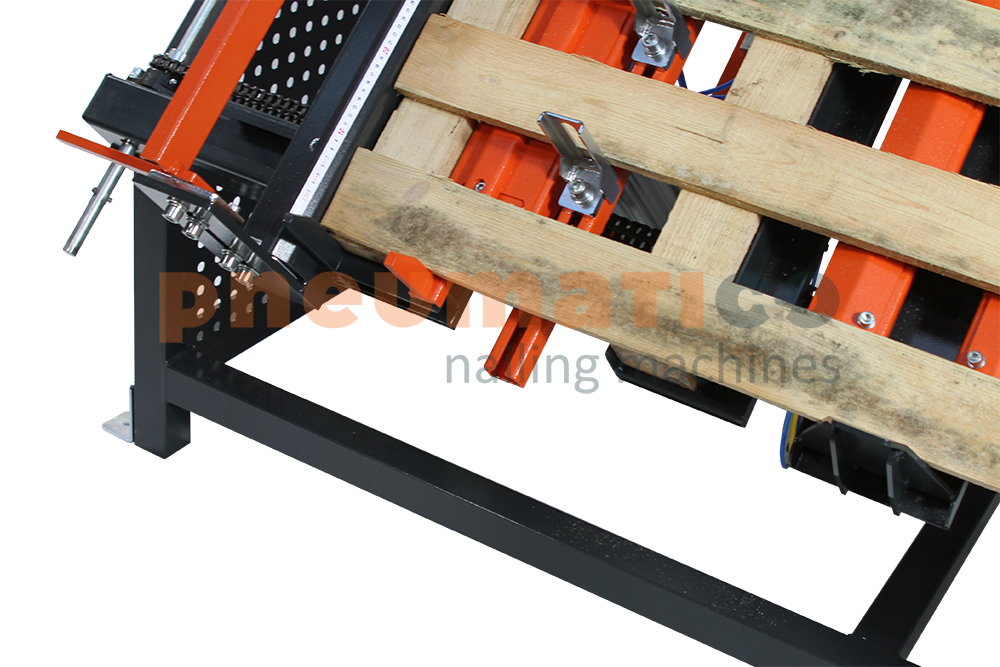

Die universelle Palettenherstellungsmaschine Pneumatico PT-1900 ist eine halbautomatische Maschine zur Herstellung von Paletten Größen. Die verstellbaren Stützelemente der Arbeitsplatte ermöglichen Klötze, Kanthölzer und Bretter an den richtigen Stellen zu platzieren. Wenn die Oberseite der Palette heruntergeklappt wird, wird das Halbfertigprodukt nach außen geschoben. Dies erleichtert dem Bediener das Drehung der Palette. Sobald der untere Teil festgenagelt ist, lässt sich das fertige Produkt leicht herausschieben.

Durch seine ergonomische Bauweise können Sie die Abmessungen von Paletten im Bereich von Länge 800 bis 1900 mm und Breite bis maximal 1300 mm schnell und einfach einzustellen. Zur Bedienung der Maschine reicht nur ein Bediener, der in der Lage ist, von 210 bis 230 Paletten innerhalb von 8 Arbeitsstunden (abhängig von den Fähigkeiten des Bedieners und der Arbeitsorganisation) herzustellen.

Er verwendet Nagler für verschiedene Nagelgrößen, die an Seilbalancer aufgehängt werden. Durch rollende Wägen können sich Nagler frei über den Kran bewegen. Die Bauweise der Palettenherstellungsmaschine sorgt für Ergonomie und Komfort für den Bediener.



Technische Daten:

  • Gewicht: 440 kg
  • Arbeitsdruck: bis zu 8 bar
  • Ausführung: Baustahl

Abmessungen der hergestellten Paletten:

  • Länge: 800 – 1900 mm
  • Breite: 1300 mm

Außenabmessungen:

  • Arbeitsplattenbreite: 2250 mm
  • Maschinenbreite mit einem Säulenschwenkkran für Balancer: 3122 mm
  • Arbeitsplattenhöhe: 1627 mm
  • Maschinenhöhe mit dem Säulenschwenkkran: 2581 mm

Grundausstattung

PT-1900 BASIC
1
2
3 i 17
4
5
13

PT-1900 BASIC

PT-1900 BASIC

1

1

2

2

3 i 17

3 i 17

4

4

5

5

13

13

Zusatzausstattung

10
14
20
20
6 i 18
Balancer TECNA 9321
Balancer TECNA 9322
Stanley Bostitch N80CB-1 Druckluftnagler
Stanley Bostitch N58C-1-E Druckluftnagler
Spiralschlauch aus Polyurethan mit Anschlüssen
Pneumatischer Nagelhalter
Spiralschlauch für TECNA-Balancer

10

10

14

14

20

20

20

20

6 i 18

6 i 18

Balancer TECNA 9321

Balancer TECNA 9321

Technische Daten:

  • Tragfähigkeit: 2 – 4 kg
  • Seillänge: 2,0 m



Beschreibung:

  • Aluminiumgussgehäuse
  • Edelstahlseil
  • Drehknopf zum Anpassen des Gewichts des Gerätes zur Tragkraft des Balancers
  • Gummi-Sicherheitsstoßdämpfer
  • Seil mit abriebfestem Material beschichtet
  • Polyamid-Öse, um Reibung zu verhindern

Balancer TECNA 9322

Balancer TECNA 9322

Technische Daten:

  • Tragfähigkeit: 4 – 6 kg
  • Seillänge: 2,0 m



Beschreibung:

  • Aluminiumgussgehäuse
  • Edelstahlseil
  • Drehknopf zum Anpassen des Gewichts des Gerätes zur Tragkraft des Balancers
  • Gummi-Sicherheitsstoßdämpfer
  • Seil mit abriebfestem Material beschichtet
  • Polyamid-Öse, um Reibung zu verhindern

Stanley Bostitch N80CB-1 Druckluftnagler

Stanley Bostitch N80CB-1 Druckluftnagler

Technische Daten:

  • Gewicht: 3,87 kg
  • Arbeitsdruck: 5 – 7 bar
  • Luftverbrauch: 1,9 Liter / Schuss
  • Magazinkapazität: 250 – 300 Stk. Nagel



Art der genehmigten Nägel:

  • Nagellänge: 38 – 80 mm
  • Nageldurchmesser: 2,5 – 3,3 mm

Stanley Bostitch N58C-1-E Druckluftnagler

Stanley Bostitch N58C-1-E Druckluftnagler

Technische Daten:

  • Gewicht: 2,68 kg
  • Arbeitsdruck: 5 – 7 bar
  • Luftverbrauch: 1,0 Liter / Schuss
  • Magazinkapazität: 300 – 350 Stk. Nägel



Art der genehmigten Nägel:

  • Nagellänge: 25 – 55 mm
  • Nageldurchmesser: 2,03 – 2,5 mm

Spiralschlauch aus Polyurethan mit Anschlüssen

Spiralschlauch aus Polyurethan mit Anschlüssen

Technische Daten:

  • Durchmesser: 12 x 8 mm
  • Länge: 5 m

Pneumatischer Nagelhalter

Pneumatischer Nagelhalter

Für Druckluftnagler:

  • MAX CN55,  CN80,
  • Stanley Bostitch N58C, N80CB

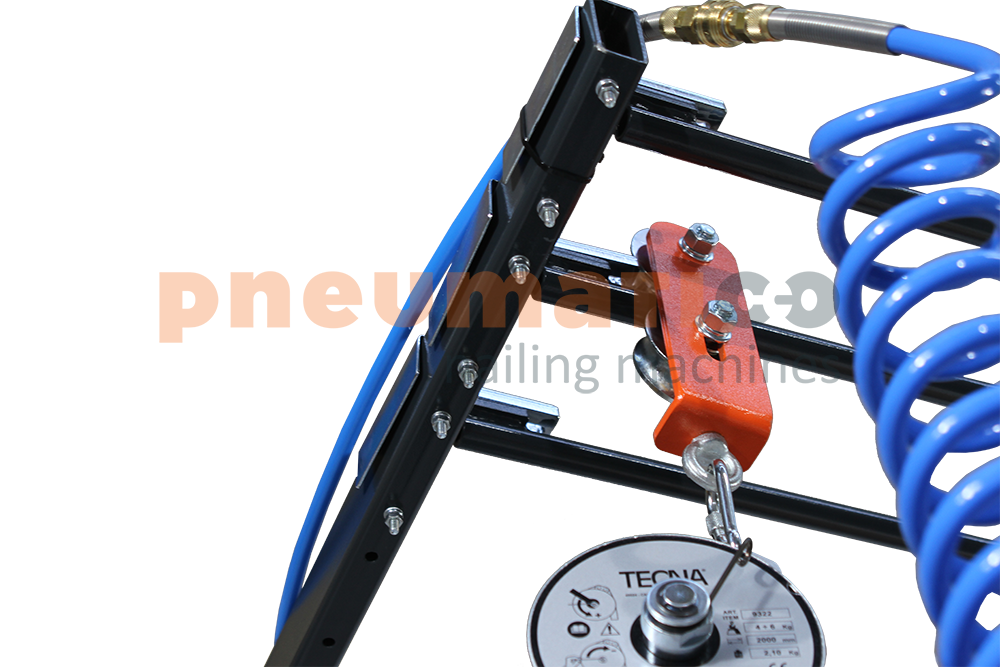

Spiralschlauch für TECNA-Balancer

Spiralschlauch für TECNA-Balancer

Die speziell konstruierten P931X und P932X mit Spiralschlauch werden zur Druckluftversorgung von Pneumatikwerkzeugen verwendet, die an Kabelausgleichsvorrichtungen aufgehängt sind. Das Design ist ergonomisch und leicht. Das Balancerkabel befindet sich innerhalb der Kabelspirale. Die Halterung kann sowohl an neuen als auch an gebrauchten Tecna-Balancer leicht montiert werden, ohne die innere Struktur zu beeinträchtigen.



Das P931X-Set enthält:
• Polyurethan-Spiralschlauch ohne Anschlüsse
• Satz von Stahlgriffen, verzinkt
• 10 x 6,5 mm gerader Steckverbinder 1/4″ Außengewinde x 1 Stück
• Winkelschwenkstecker 10 x 6,5 mm 1/4″ Außengewinde x 1 Stück
• männlicher Schnellanschluss Innengewinde 1/4″ x 1 Stück
• weiblicher Schnellanschluss Innengewinde 1/4″ x 1 Stück



Das P931X-Set passt zu den Balancern:
• TECNA 9311, 9312, 9313



Das P932X-Kit enthält:
• Polyurethan-Spiralschlauch ohne Anschlüsse
• Satz von Stahlgriffen, verzinkt
• 12 x 8 mm gerader Steckverbinder 1/4″ Außengewinde x 1 Stück
• Winkelschwenkstecker 12 x 8 mm 1/4″ Außengewinde x 1 Stück
• männlicher Schnellanschluss Innengewinde 1/4″ x 1 Stück
• weiblicher Schnellanschluss Innengewinde 1/4″ x 1 Stück



Das P932X-Set passt zu den Balancern:
• TECNA 9320, 9321, 9322, 9323
• TECNA Light 4, Light 6, Light 8

Wir bieten ein Standard-Set an, bestehend aus:

  • Pneumatico PT-1900 Tisch mit pneumatischem Zubehör, d. h. Ventile, Stellmotoren

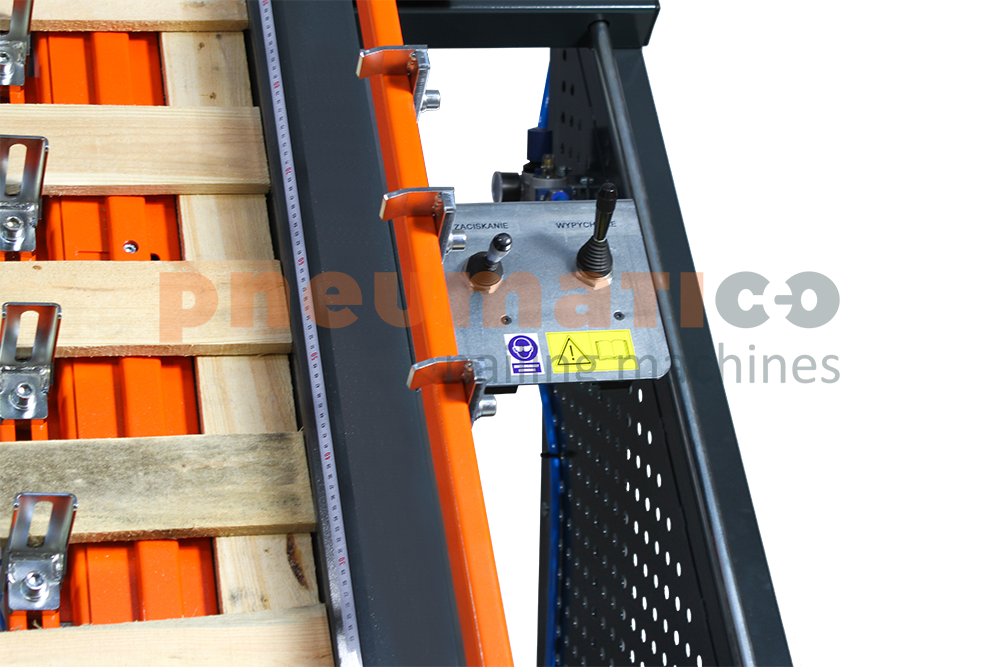

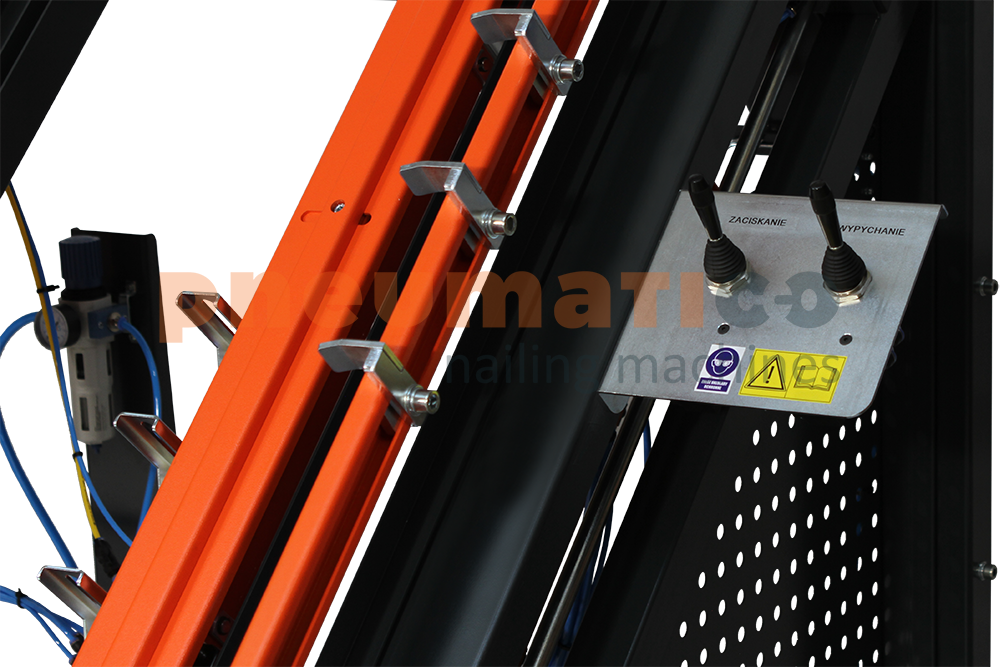

  • Steuerhebel – 2 Stk.

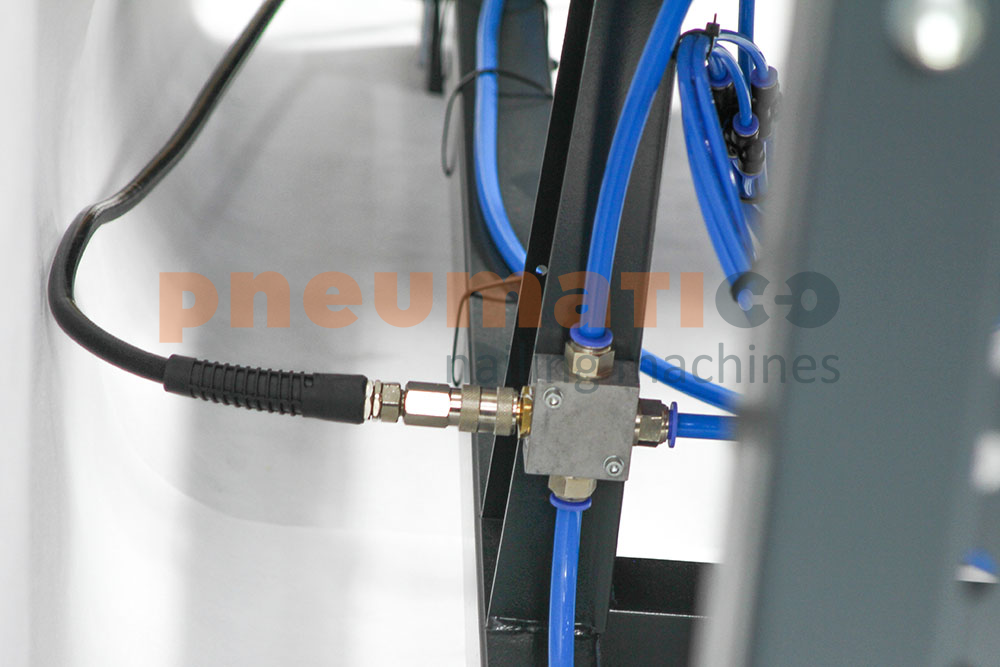

  • Hauptdruckminderer

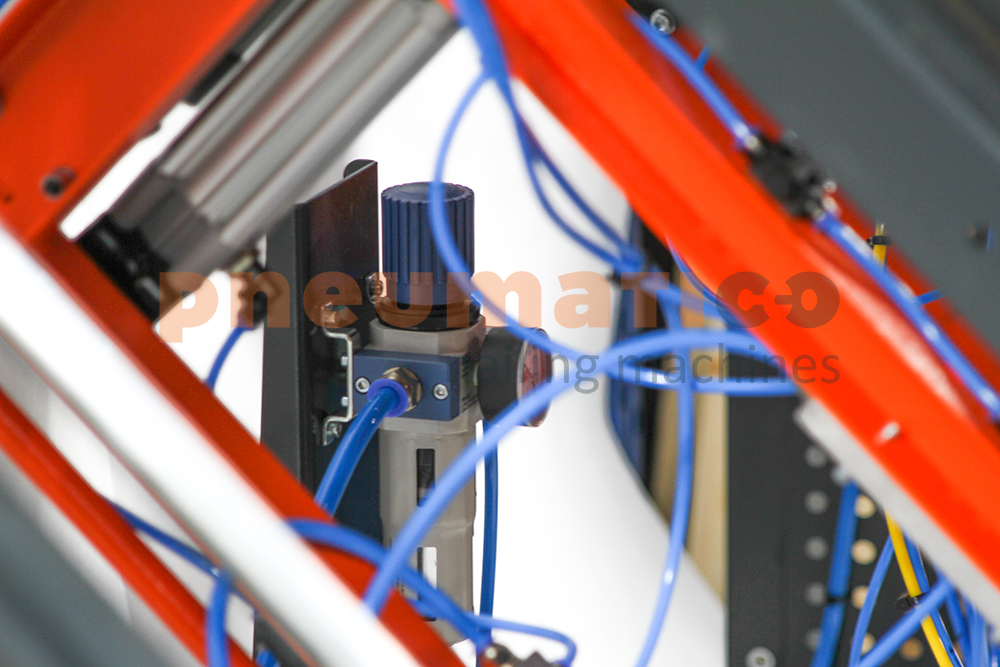

  • Luftaufbereitungsstation (Filter mit Druckminderer und Öler – 2 Stk. Für jeden Nagler können unterschiedliche Druckwerte eingestellt werden
  • Ambosse zum Biegen von Nägeln AN6 – 6 Stk.
  • Modul zur Herstellung von „Palettenböden“ P9 – 3 Stk.

Vorteile von Pneumatico PT-1900:

Zwei-Wege-Eintrag - Flügel Typ
Zwei-Wege-Eintrag - Reversible
Zwei-Wege-Eintrag - Keine Grundpalette oberdeck geschlossen
Vier-Wege-Eintrag - Flügel Typ
Vier-Wege-Eintrag - geschlossene Basis
Vier-Wege-Eintrag - Oberdeck offen, 3 Basis
Vier-Wege-Eintrag - Oberdeck geschlossen, Basis geschlossene
Vier-Wege-Eintrag - Oberdeck geschlossen, 3 Basis
1200 x 800 Europallete
600 x 800 mm
Ergonomie der Arbeit Ca. 210 bis zu 230 Paletten in 8 Arbeitsstunden bei einem Bediener
Kompaktes Design Die Maschinenfläche beträgt nur 3,3 m²

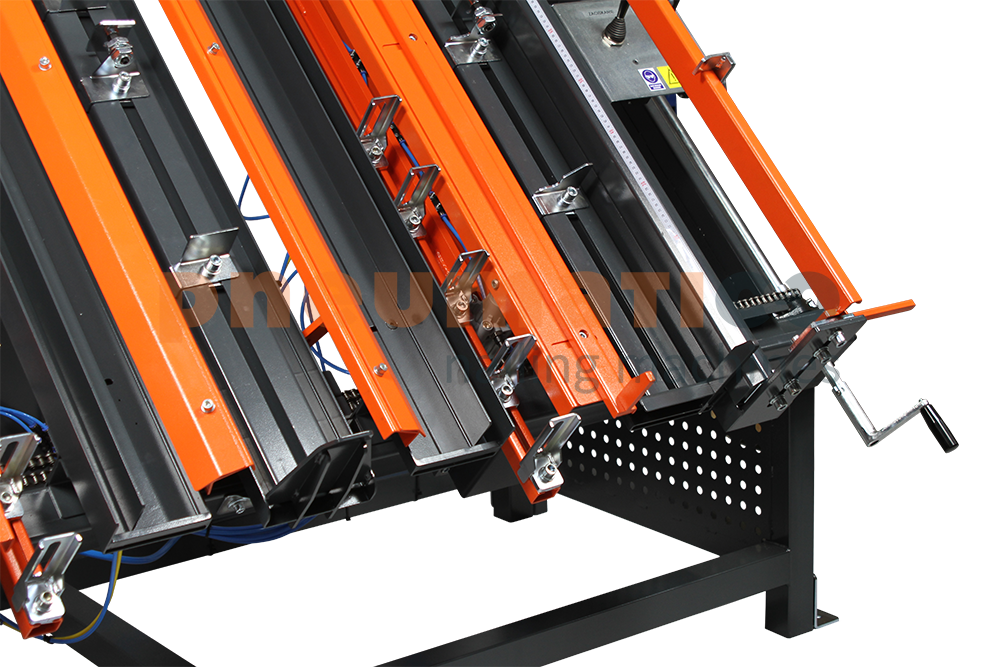

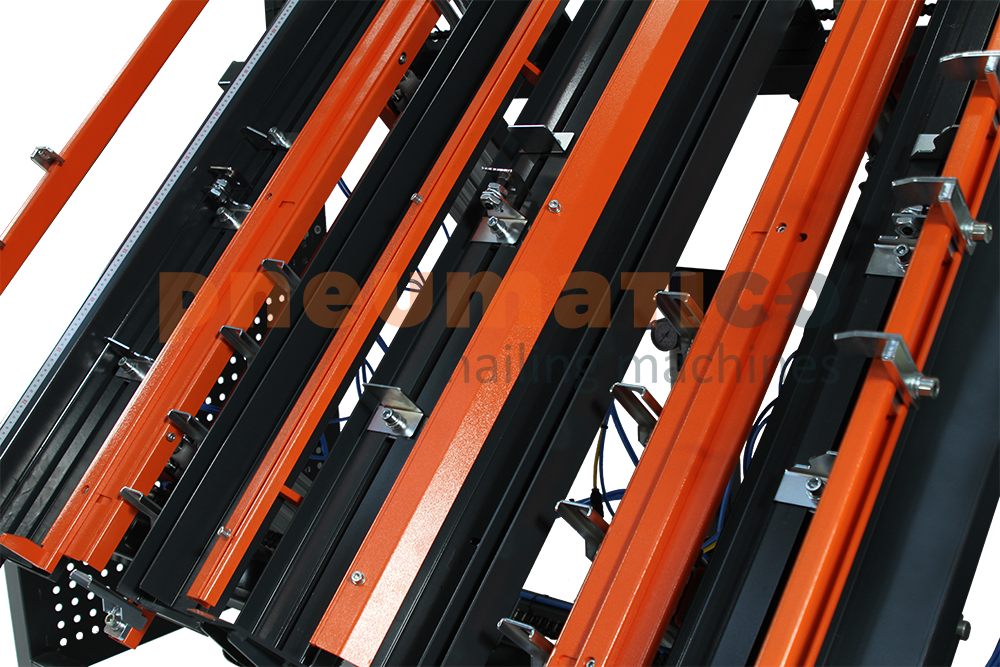

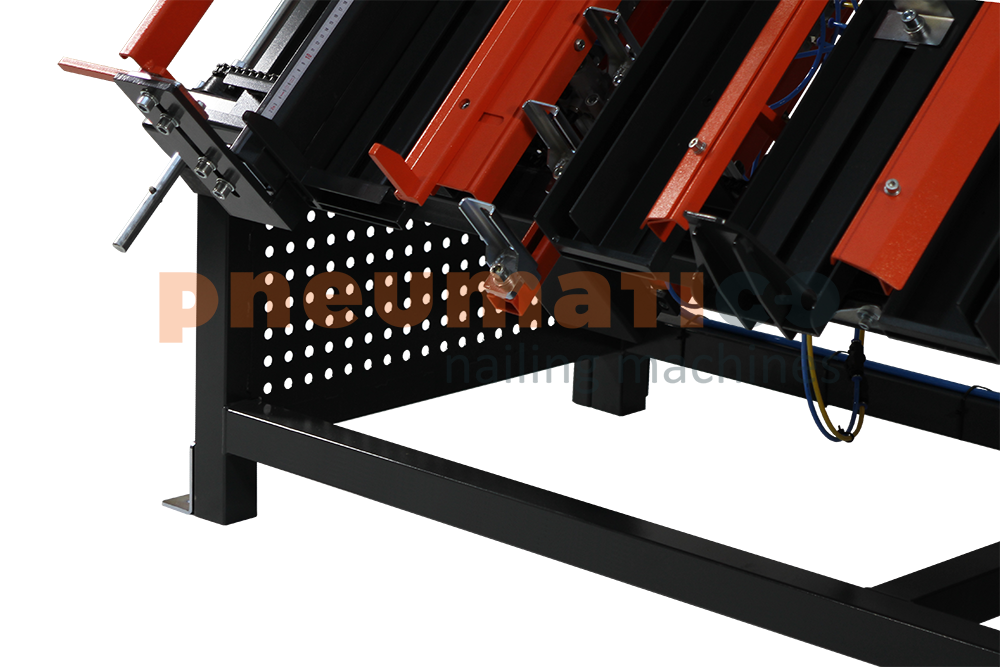

Vielseitigkeit Mit der verstellbaren Arbeitsplatte können Sie EU-Europalette, auf 2, 3, 4 oder 5 Stützen oder Kanthölzern herstellen.

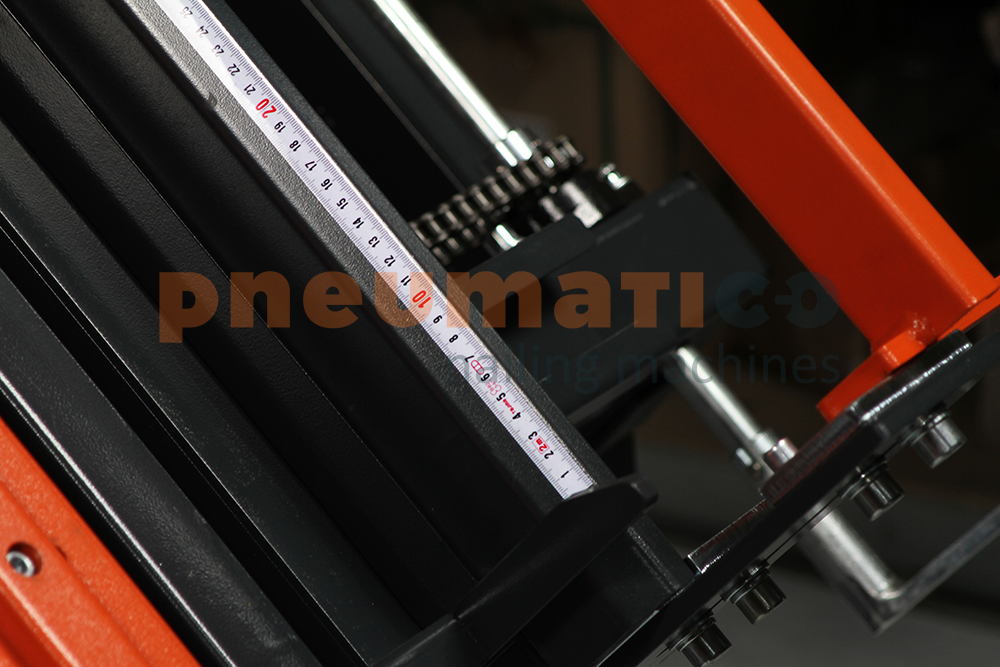

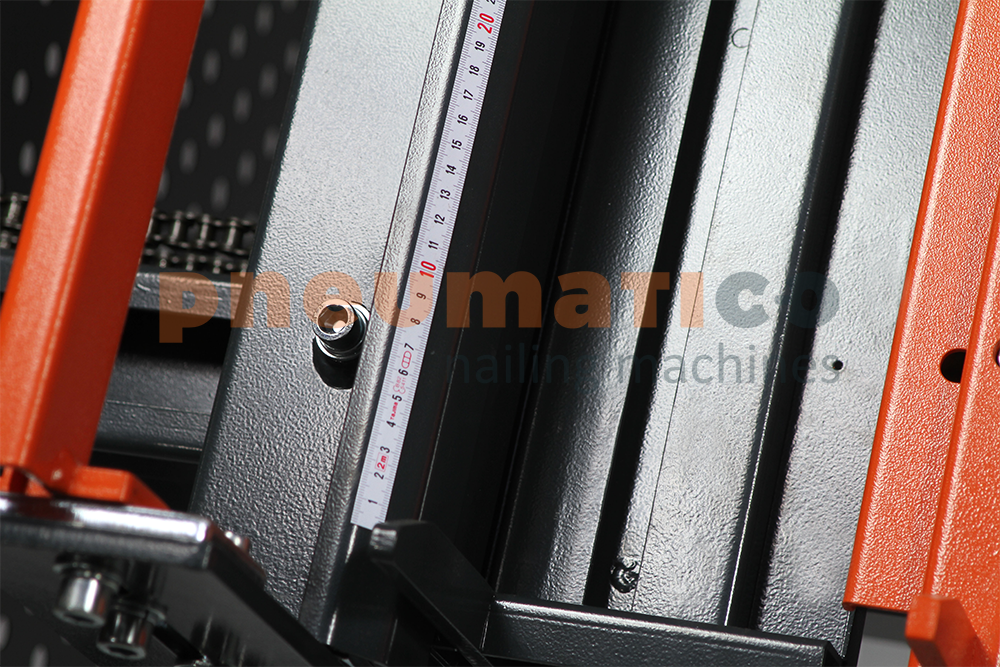

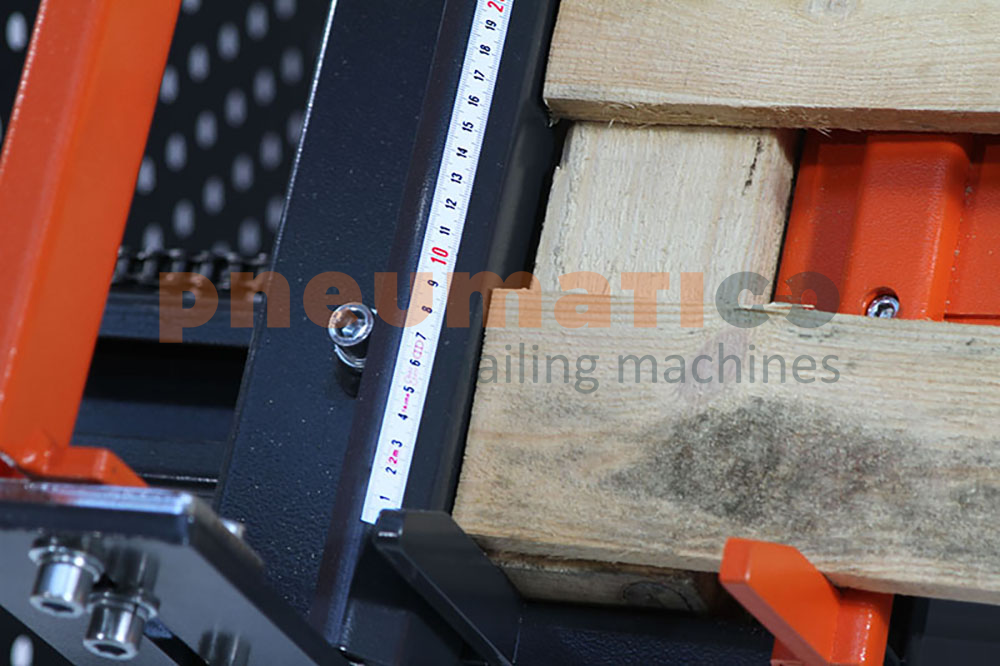

Zeitersparnis Schnelle Umstellung auf andere Abmessungen der Palette

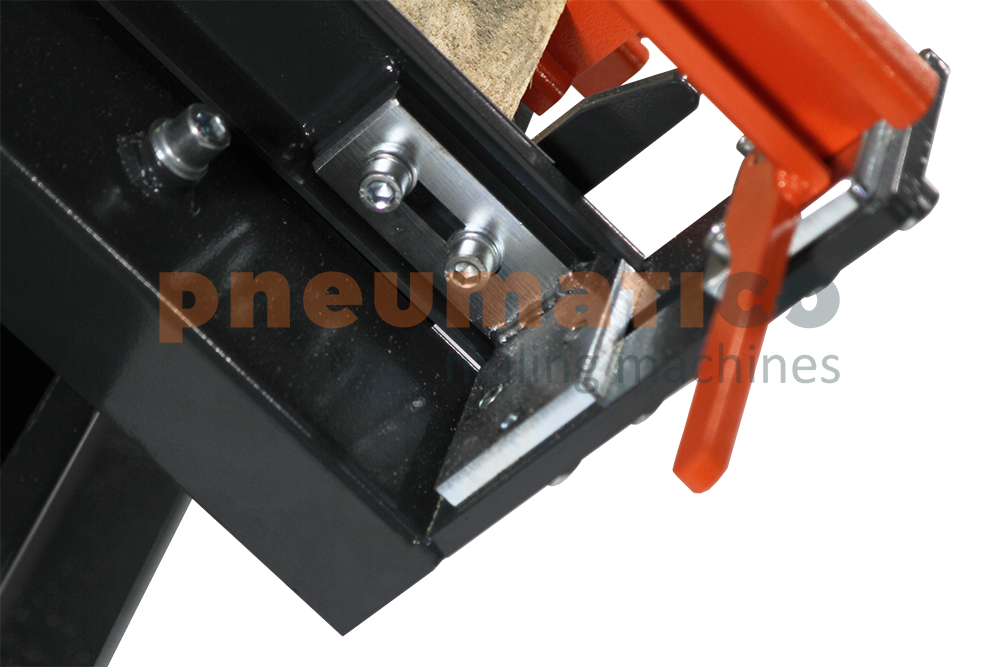

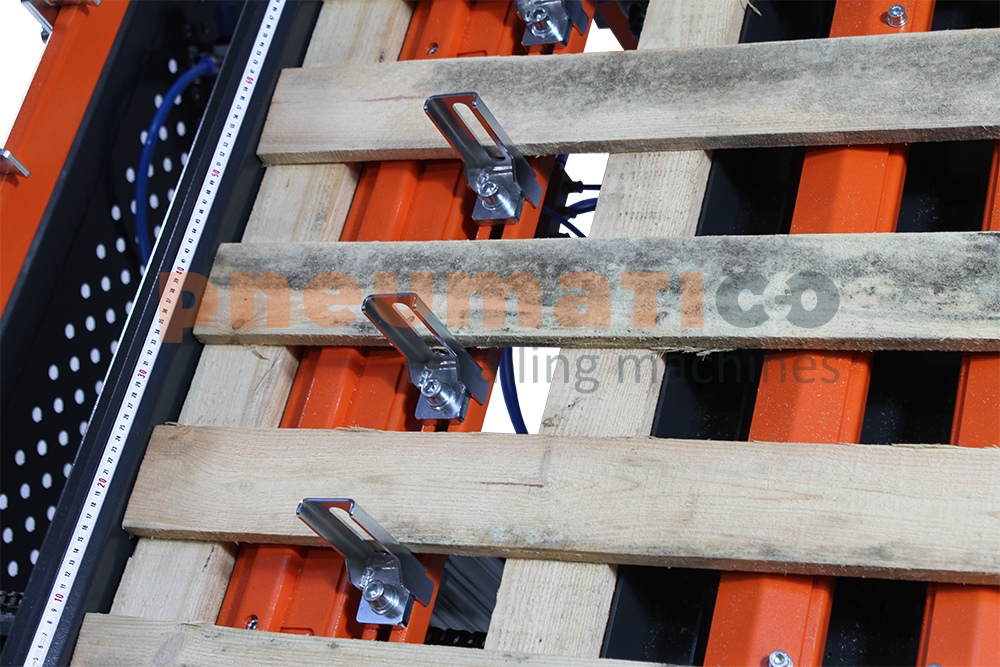

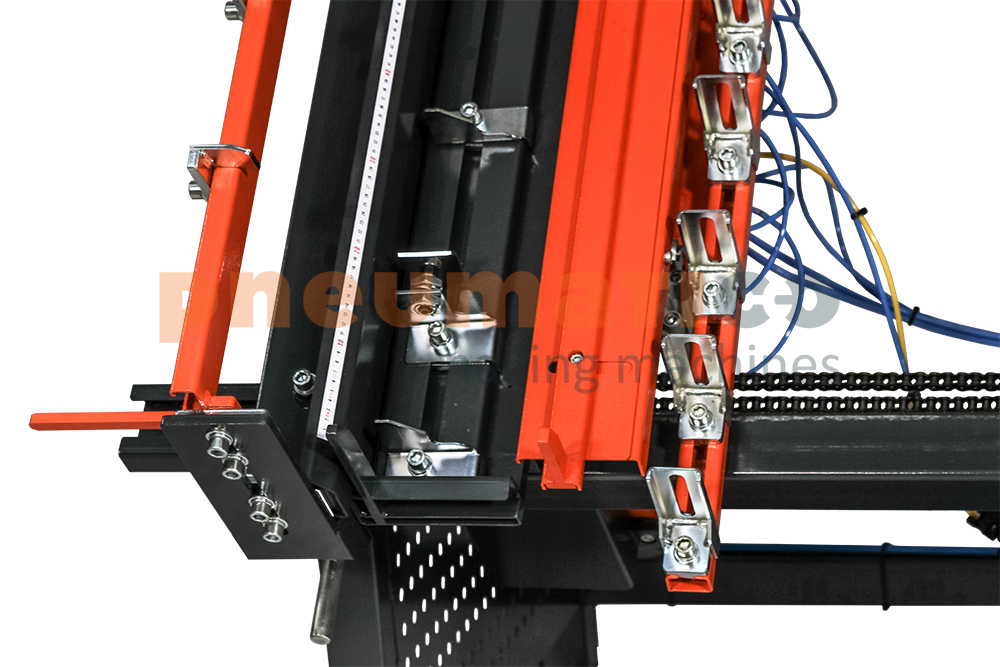

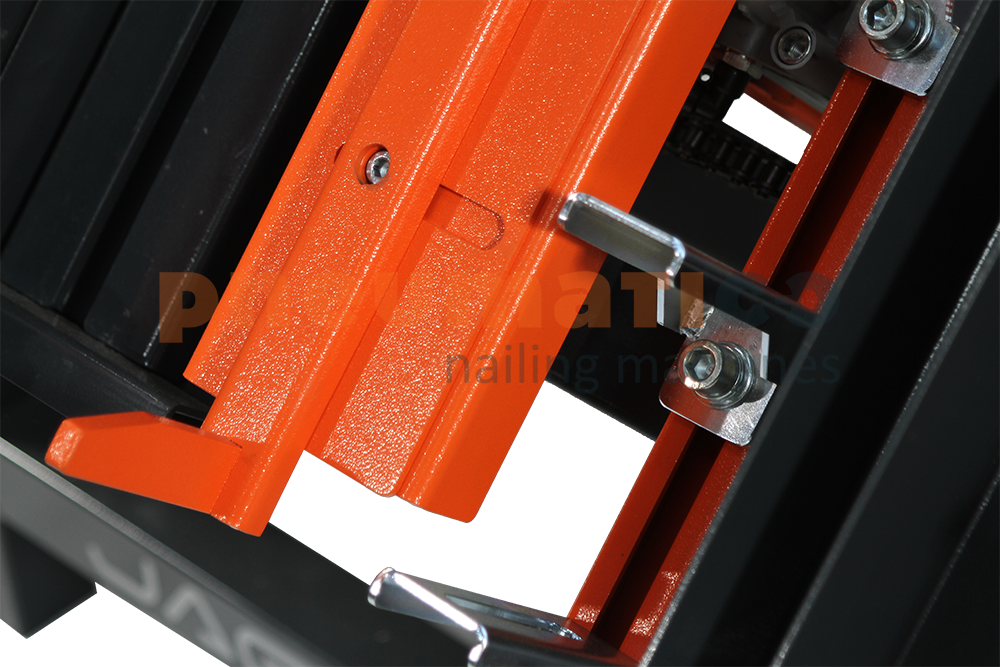

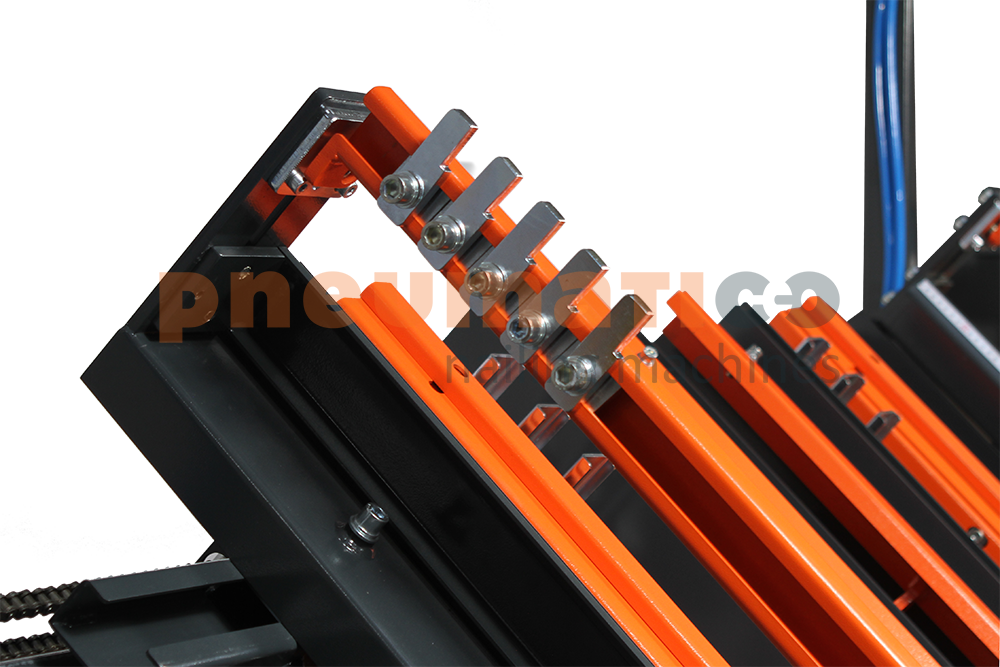

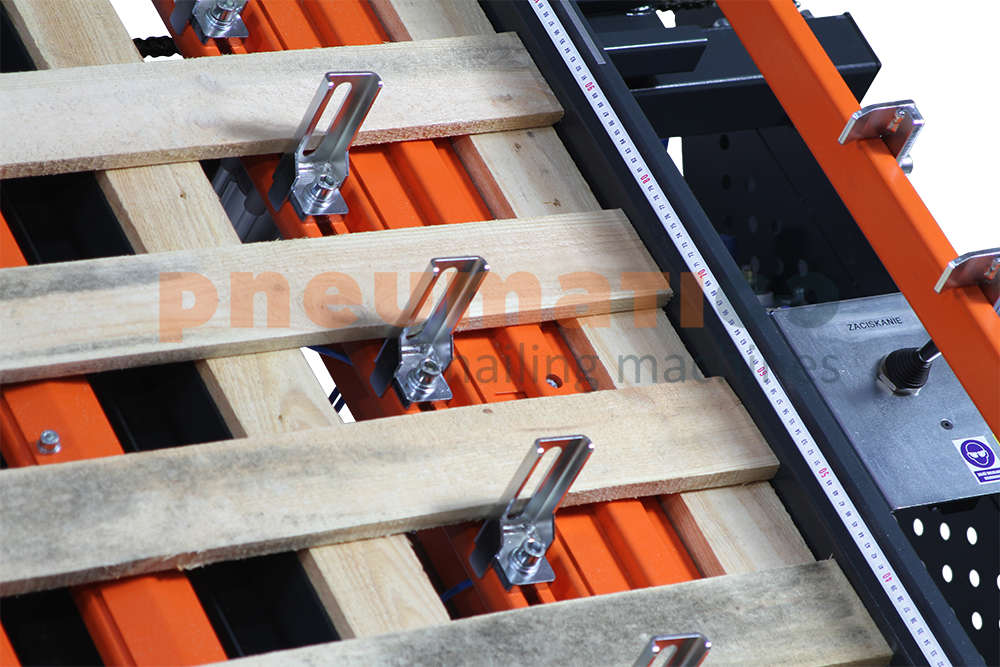

Pneumatisches Spannzeug Die Möglichkeit, die Klötze präzise zu zentrieren
Pneumatischer Ausstoß der Palette Entlastung für die Muskeln des Bedieners

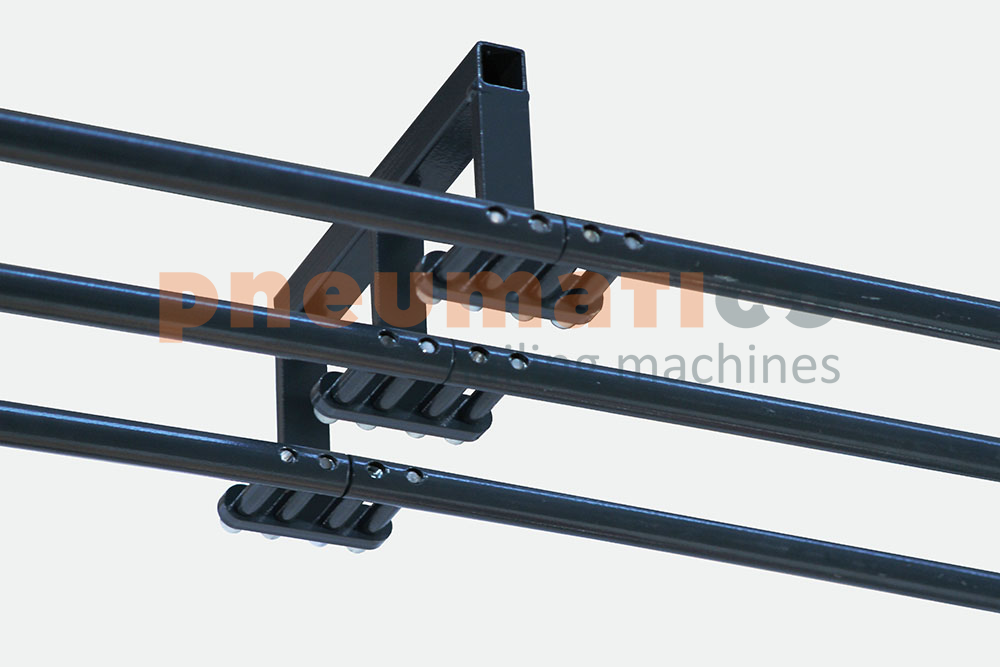

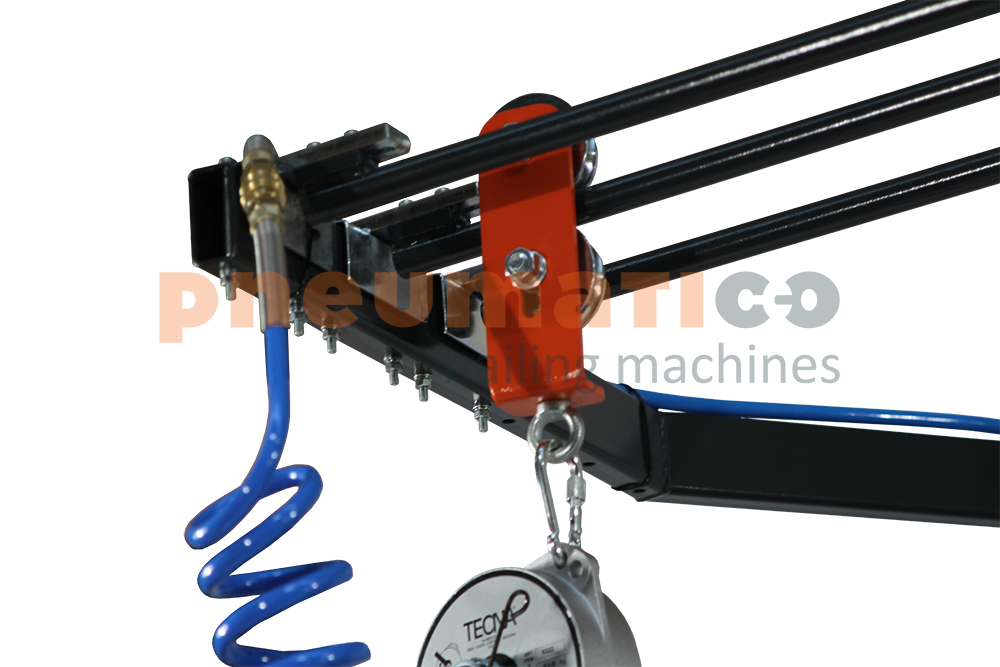

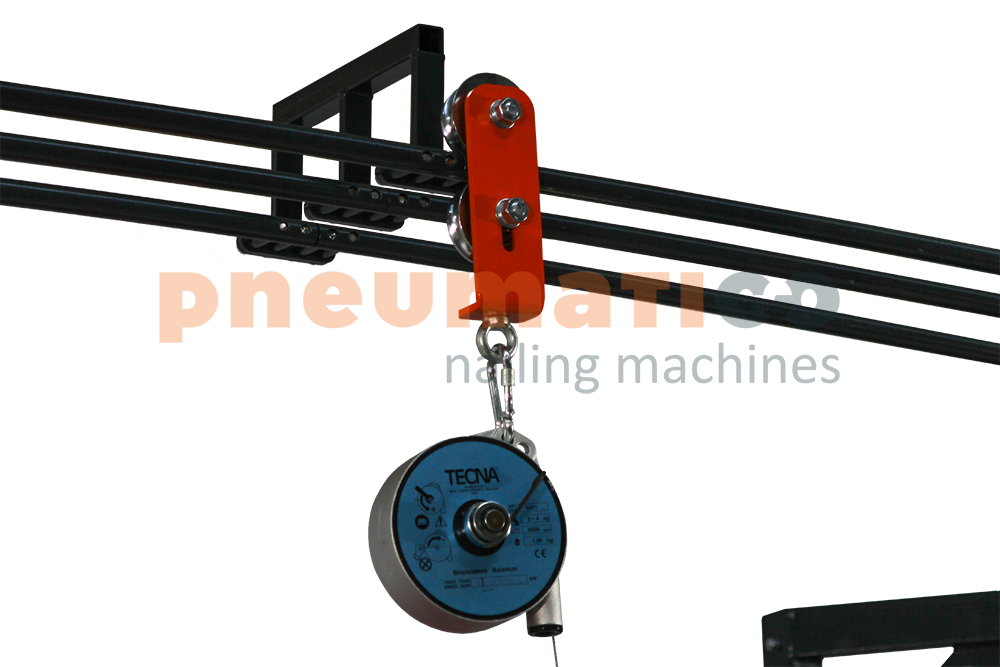

Kran mit Balancern Die Möglichkeit der reibungslosen Bewegung der Nagler beim Betrieb
Zusätzliche Vorlage Möglichkeit der Herstellung von Palettenböden

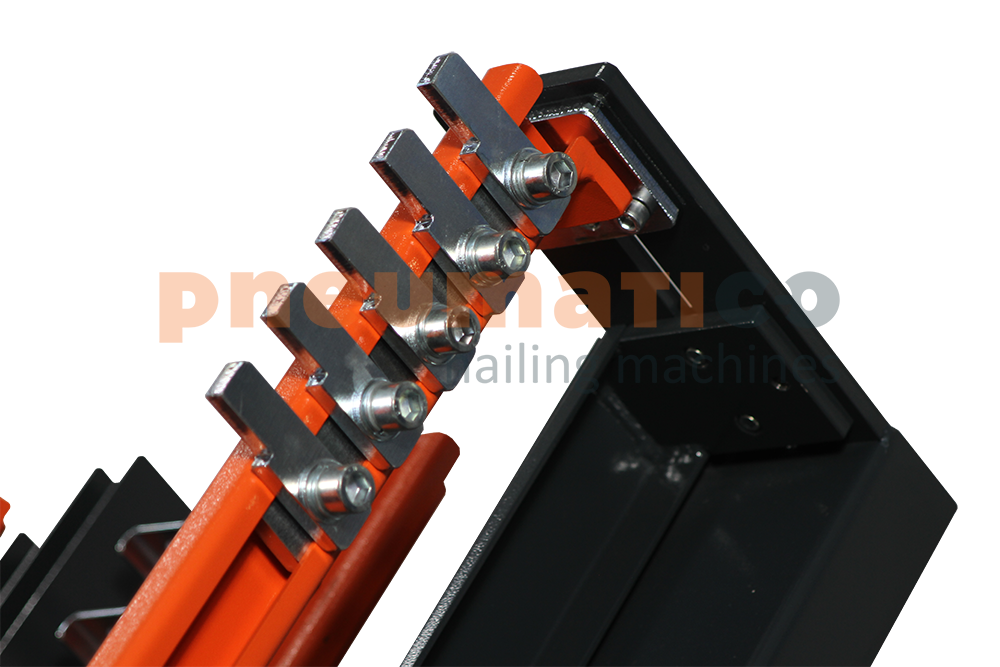

Einstellbare Stallsatteln Biegen von glatten Nägeln bei der Herstellung von Paletten
Innovation

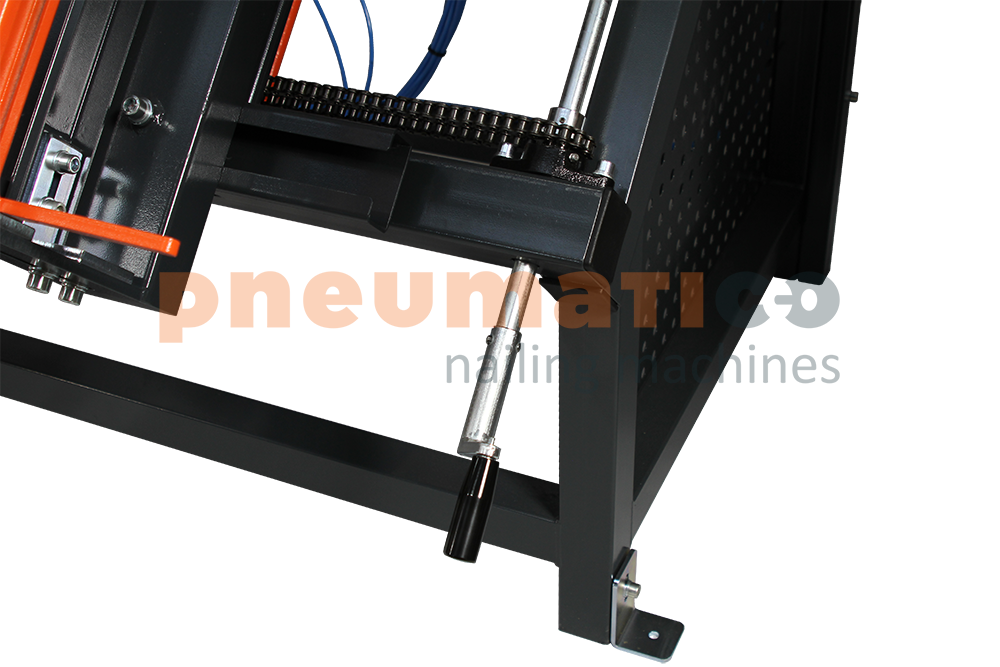

  • Modul zur Einstellung der Maschinendiagonale verkürzt die Arbeit um 50 %
  • die einzige Maschine mit dem Sie die Paletten CP1, CP2, CP3, CP4, CP5 herstellen können

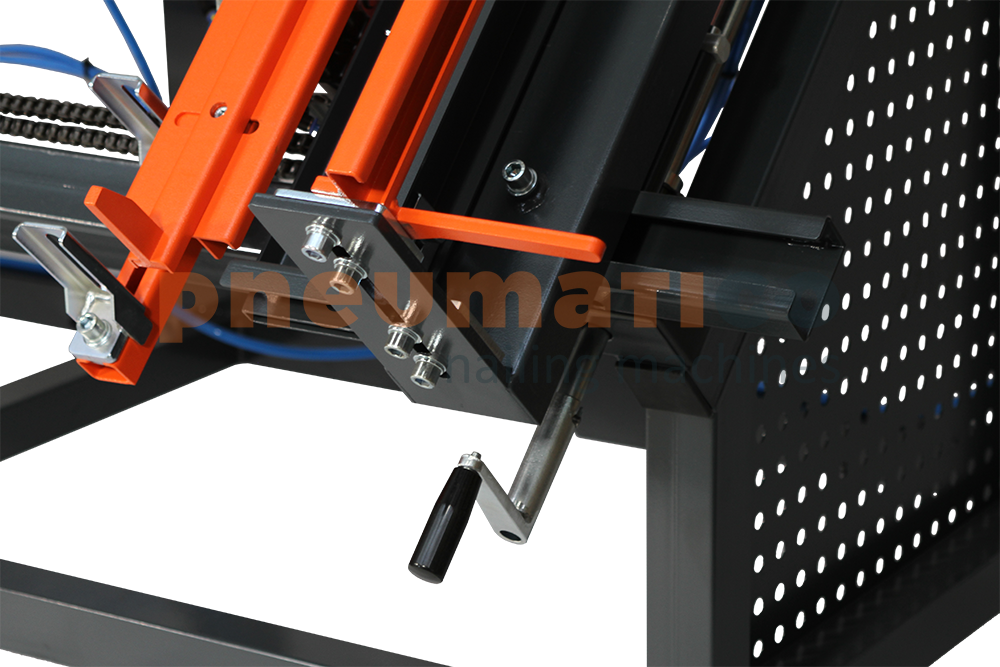

  • 2 Inbusschlüssel reichen aus, um die Maschine zu verstellen
